Cabane de jardin en métal (2)
1/8

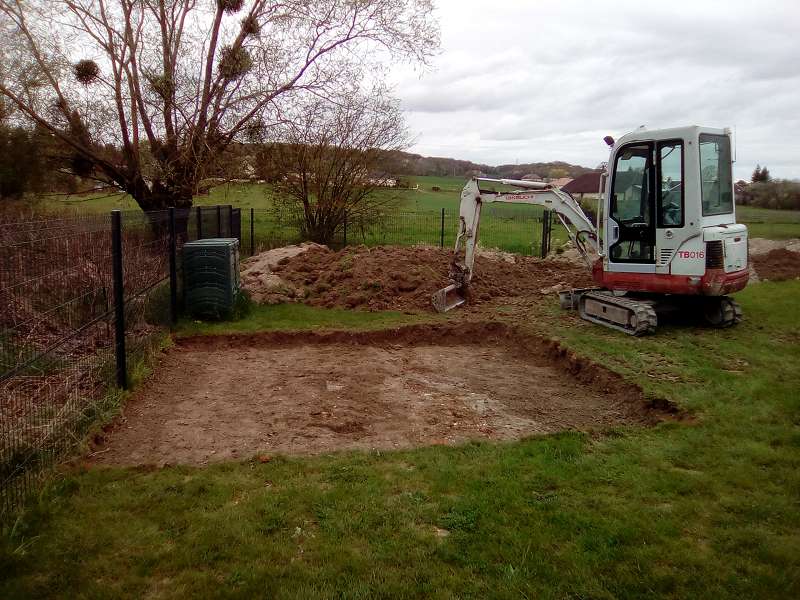

- Décapage et terrassement d'une zone de +/- 4.10m x 3.70m, sur 15cm de profondeur.
2/8

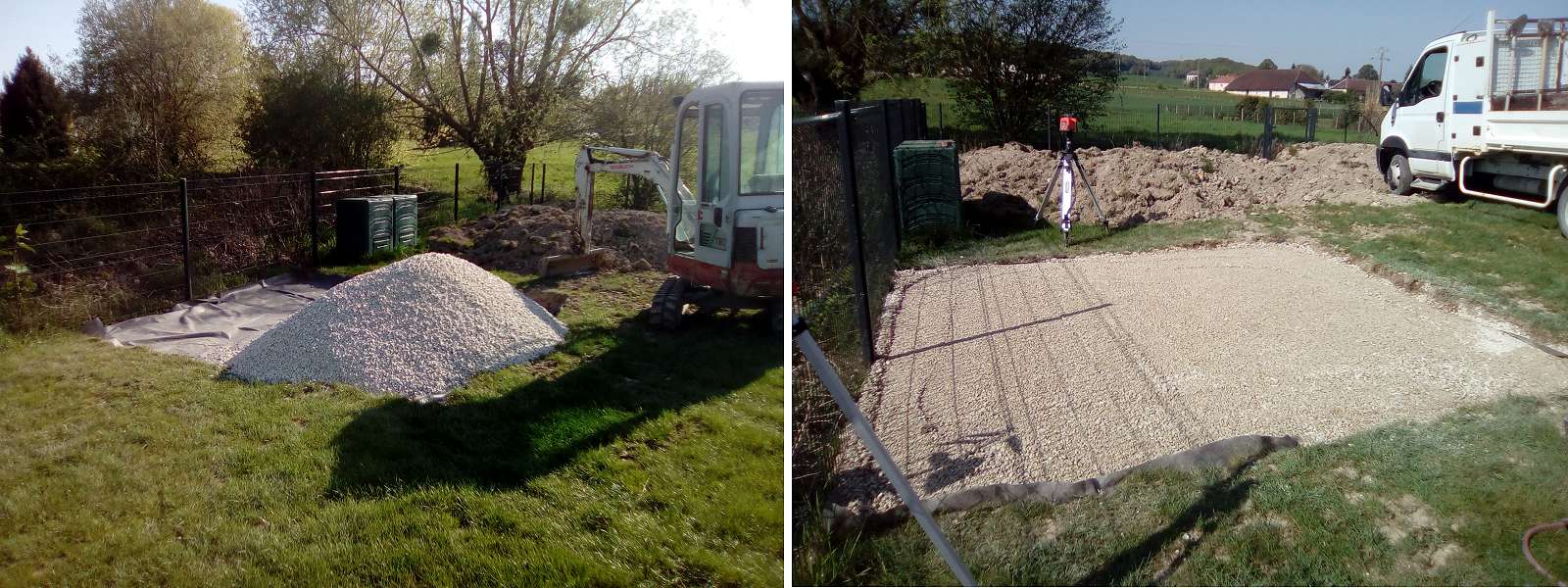

- Pose d'un film géotextile.
- Mise en place de concassé de calcaire, calibre 6/20 pour confection d'un hérisson de +/- 10cm d'épaisseur.
- Dressage de la forme au niveau laser.
- Compactage à la plaque vibrante.
- Mise en place de concassé de calcaire, calibre 6/20 pour confection d'un hérisson de +/- 10cm d'épaisseur.
- Dressage de la forme au niveau laser.
- Compactage à la plaque vibrante.
3/8

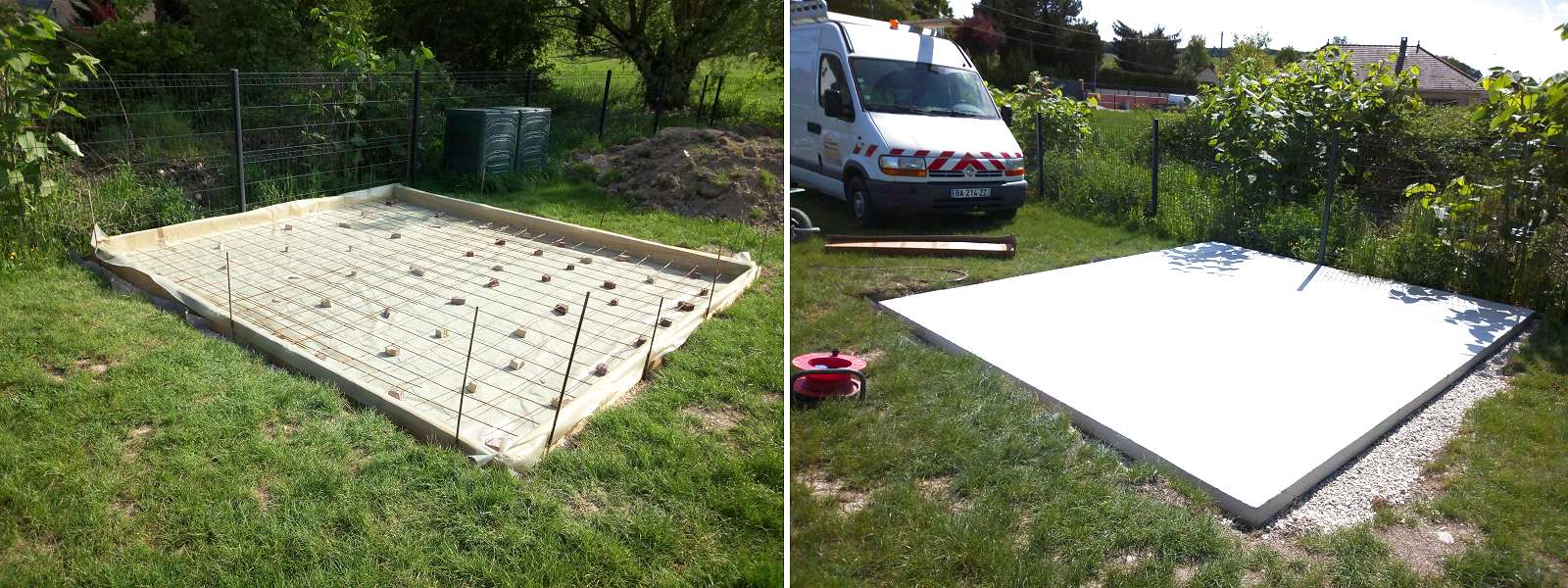

- Réalisation du coffrage pour un dallage de 3.90m x 3,50m.
- Pose d'un film d'étanchéité en polyane de 150µm.
- Pose sur cales de panneaux de treillis soudés, type PAFC et ligatures.
- Dressage de la dalle avec un béton prêt à l'emploi (C25/30).
- Décoffrage après 3 jours de séchage.
- Pose d'un film d'étanchéité en polyane de 150µm.
- Pose sur cales de panneaux de treillis soudés, type PAFC et ligatures.
- Dressage de la dalle avec un béton prêt à l'emploi (C25/30).
- Décoffrage après 3 jours de séchage.
4/8

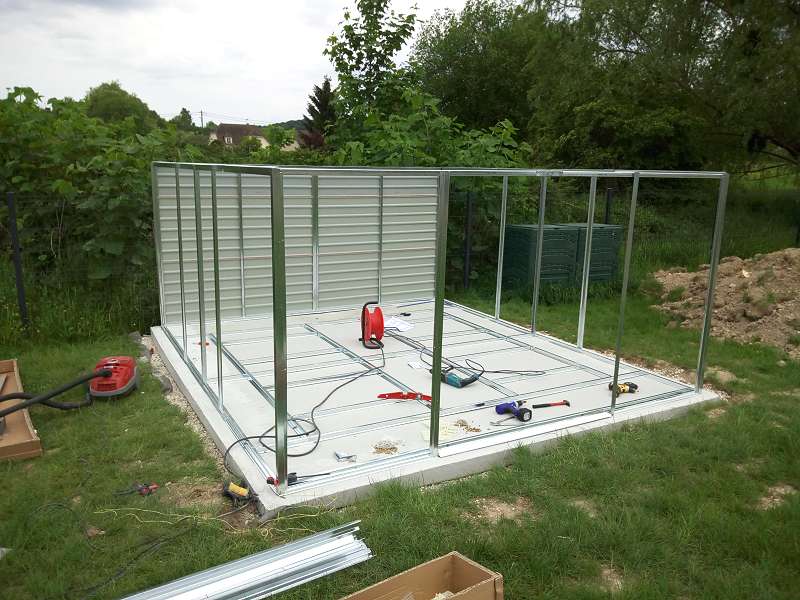

- Assemblage de la structure porteuse du plancher.
- Assemblage de la structure périphérique des cloisons la cabane de jardin.
- Pose du bardage de fond (cabane placée contre clôture grillagée).
- Fixation des structures sur la dalle après vérifications des alignements, centrages, parallélismes et équerrages des cloisons.
- Assemblage de la structure périphérique des cloisons la cabane de jardin.
- Pose du bardage de fond (cabane placée contre clôture grillagée).
- Fixation des structures sur la dalle après vérifications des alignements, centrages, parallélismes et équerrages des cloisons.
5/8

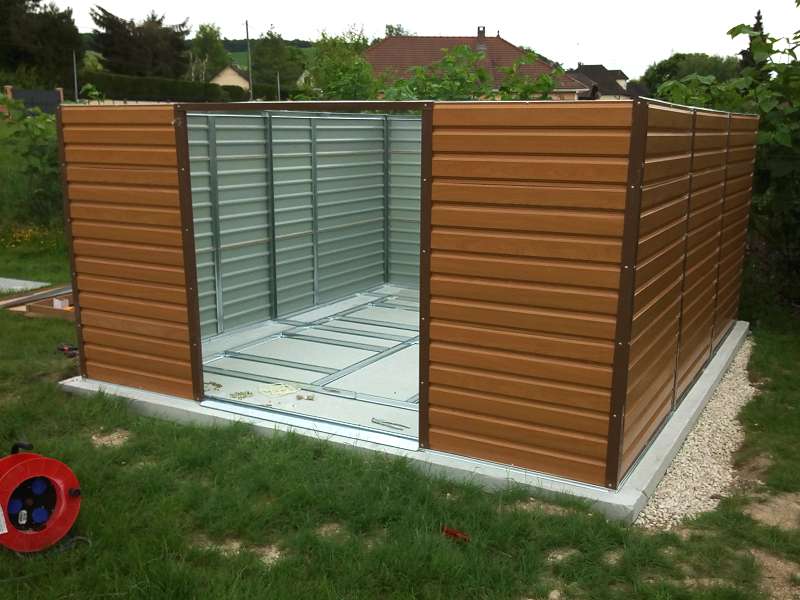

- Montage du bardage des cloisons et des raidisseurs.
6/8

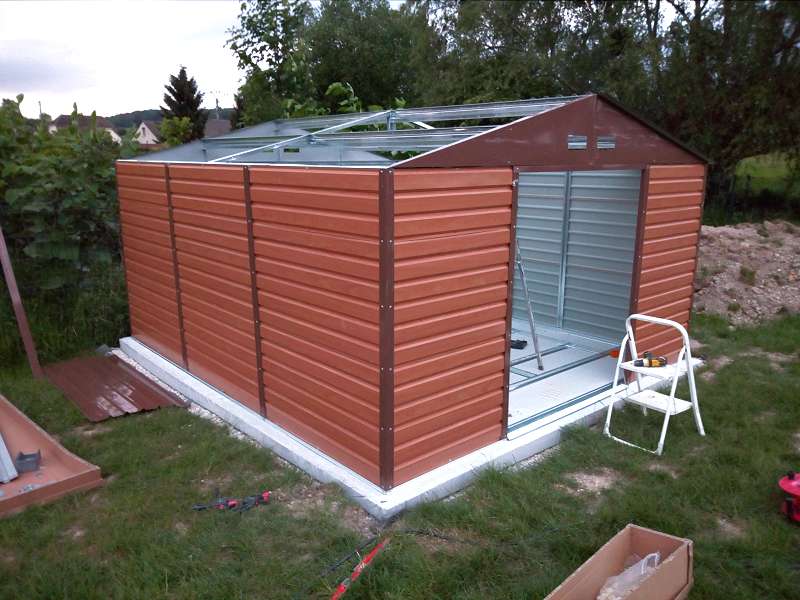

- Montage des pignons.
- Assemblage et montage d'une ferme intermédiaire.
- Pose des différentes pannes.
- Pose des bacs acier constituant la toiture.
- Assemblage et montage d'une ferme intermédiaire.
- Pose des différentes pannes.
- Pose des bacs acier constituant la toiture.
7/8

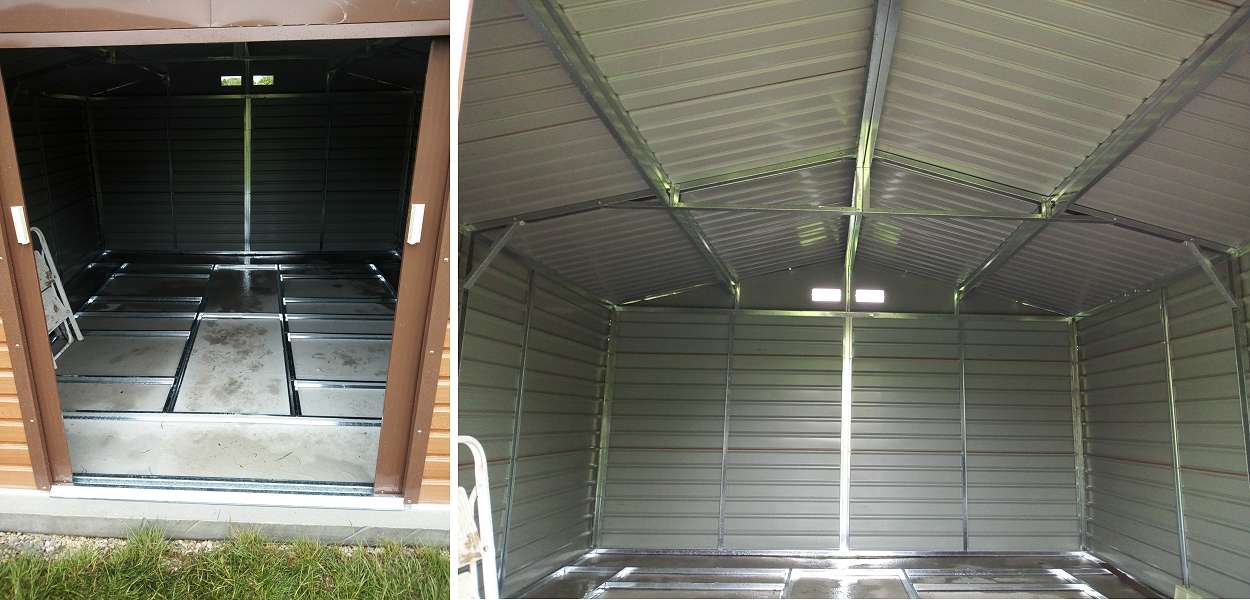

- Vues détaillées sur les structures du plancher, des cloisons et de la charpente métallique.
8/8
- Assemblage et pose des portes.
- Pose des différentes éléments de finition (grilles ventilation, poignées , profilés d'angle et de jonction, profilés de faitage, etc...).
- Ne reste plus que la confection du plancher en bois (panneaux d'OSB 3 ou 4).
- Pose des différentes éléments de finition (grilles ventilation, poignées , profilés d'angle et de jonction, profilés de faitage, etc...).
- Ne reste plus que la confection du plancher en bois (panneaux d'OSB 3 ou 4).
