Mur de clôture pour portail coulissant (Gros oeuvre)
1/10

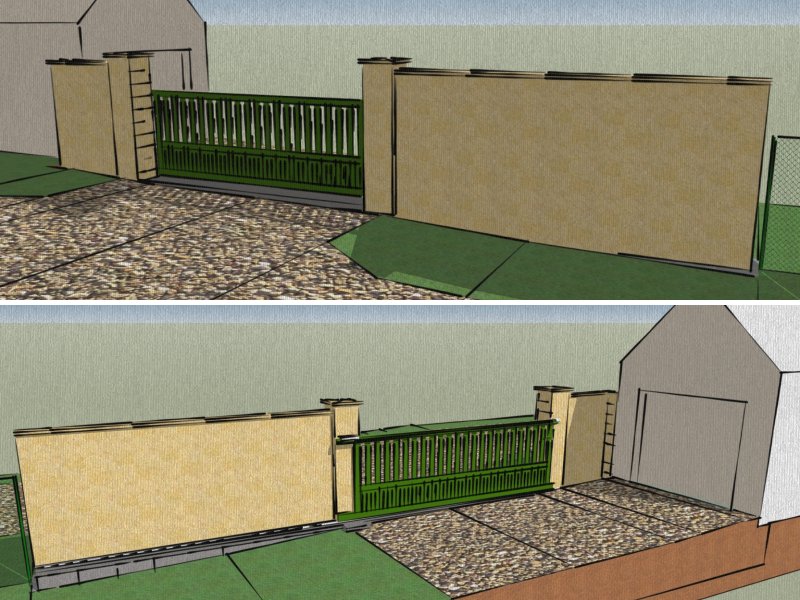

- Esquisse du projet sous SKETCHUP
2/10

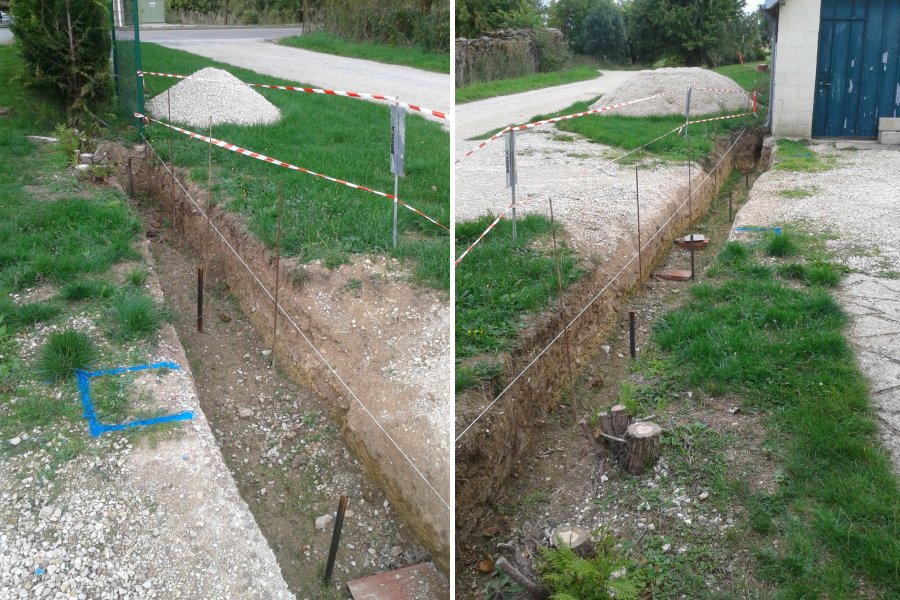

- Réalisation des fouilles pour fondations (0,60m x 0,70m x 10,60m) avec un redan en raison de la dénivellation du terrain.
3/10

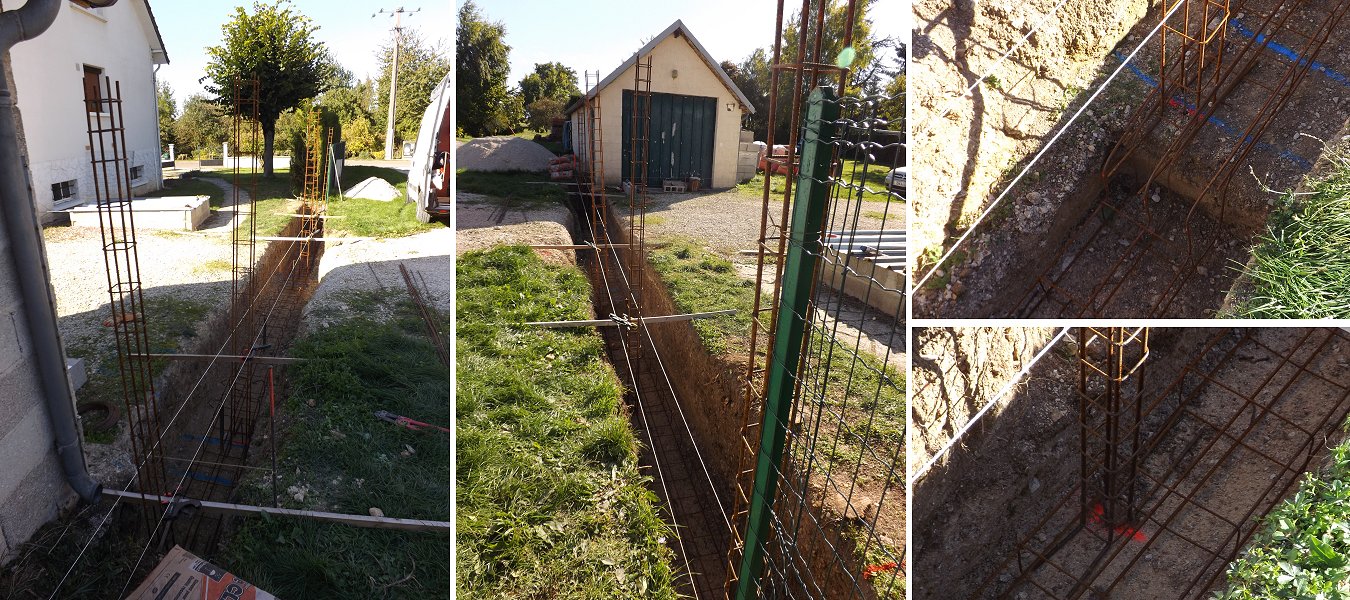

- Mise en oeuvre des armatures métalliques:
* Longrine 15x35 pour fondation
* Chaînage 10x10 pour les 3 raidisseurs
* Chaînage 15x15 renforcé pour les 2 poteaux
* Longrine 15x35 pour fondation
* Chaînage 10x10 pour les 3 raidisseurs
* Chaînage 15x15 renforcé pour les 2 poteaux
4/10

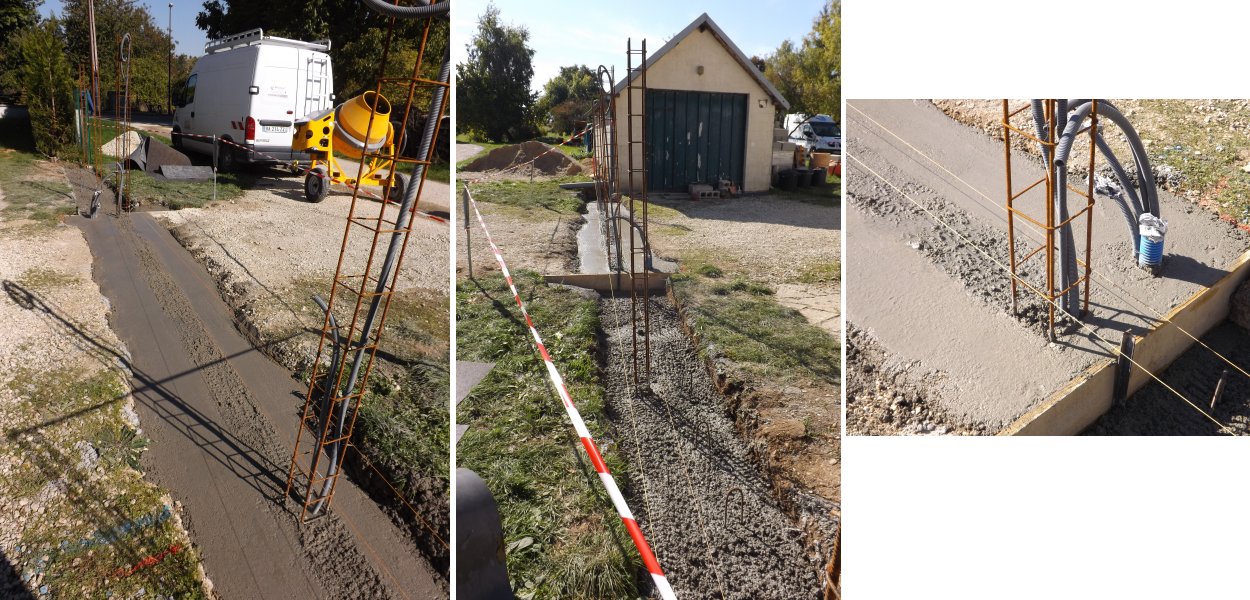

- Coulage des fondations avec béton réalisé mécaniquement sur le chantier (+/- 5m3).
- Redan de 20cm de haut.
- Redan de 20cm de haut.
5/10

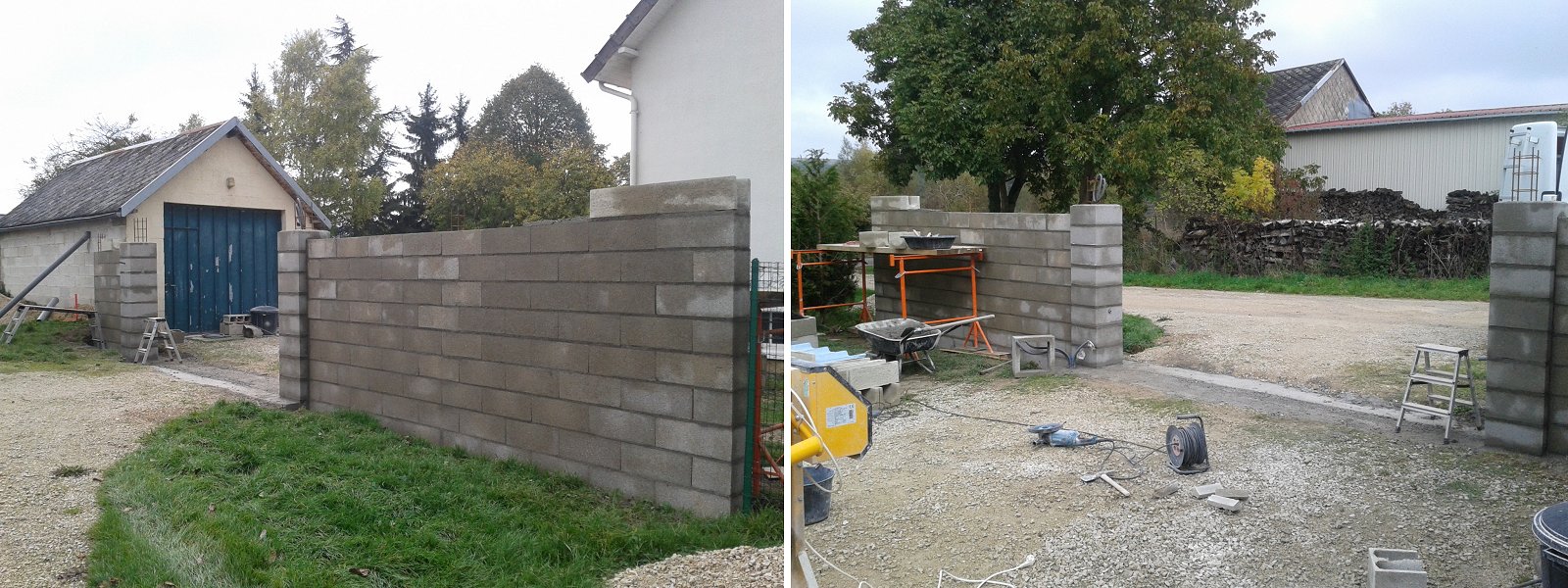

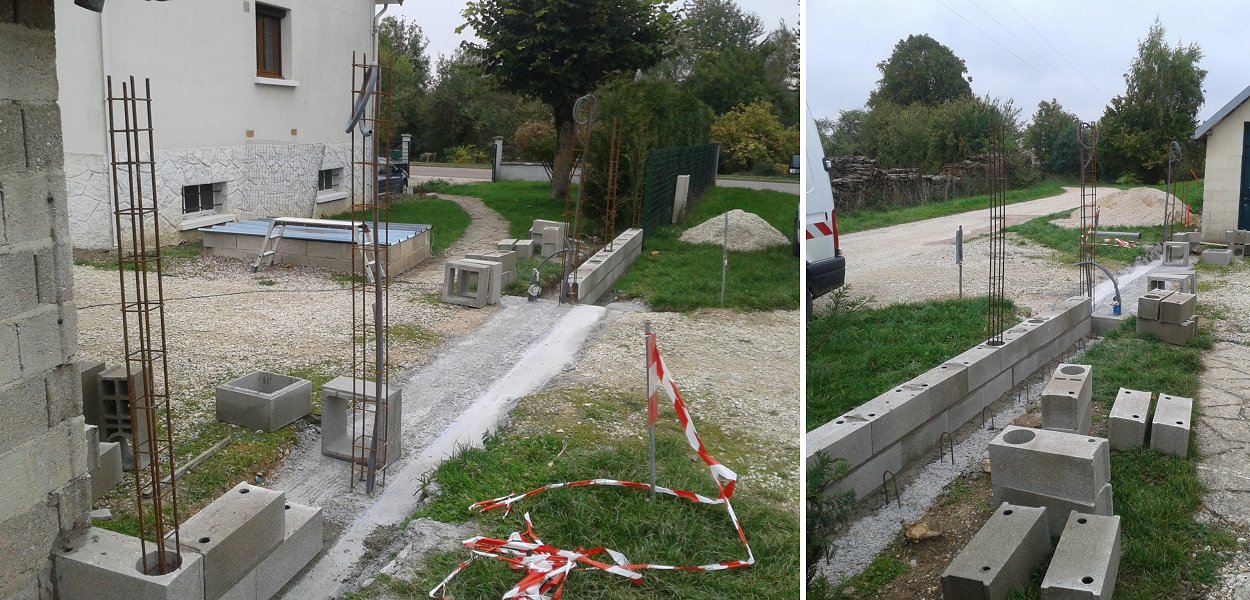

- Début de l'élévation des murs en parpaings 20x20x50 et poteaux en boisseaux de béton 40x40x20.
- Largeur entre les poteaux: 4,10m.
- Largeur entre les poteaux: 4,10m.
6/10
- Pose de parpaings en U pour les chaînages horizontaux.
7/10

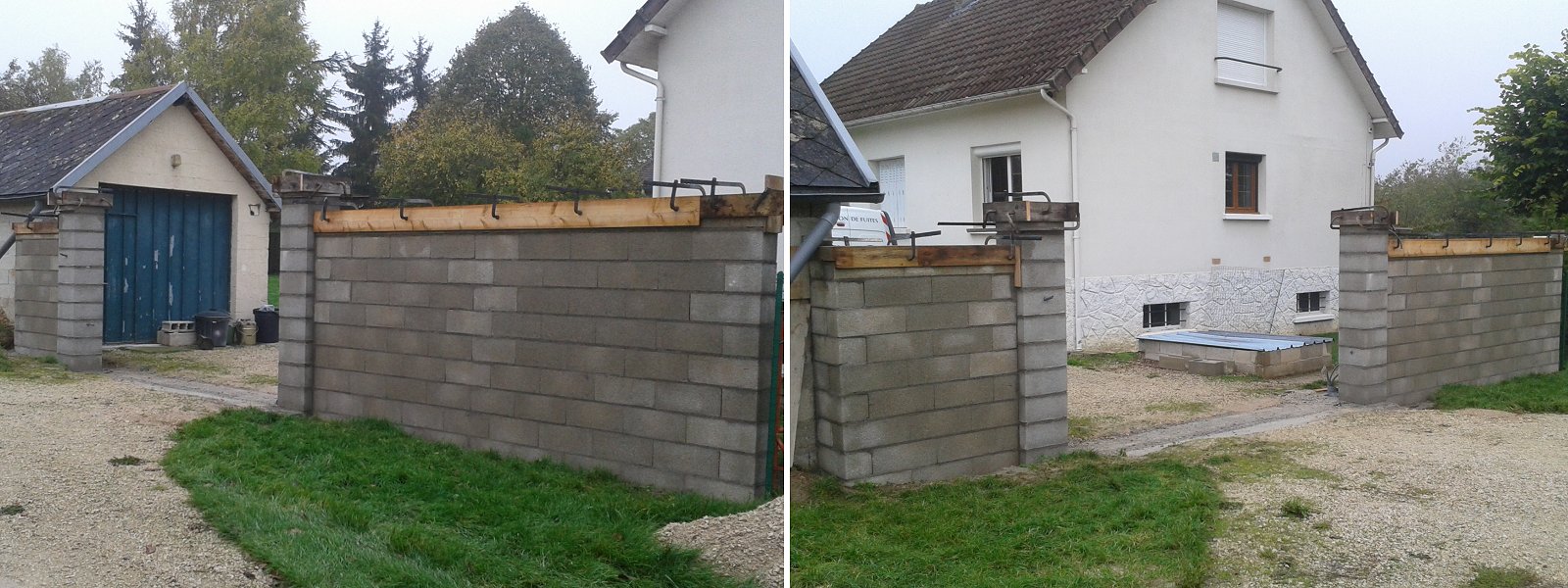

- Remplissage des poteaux, raidisseurs et chaînages en béton.
- Réalisation d'arase en mortier de +/- 5cm.
- Réalisation d'arase en mortier de +/- 5cm.
8/10

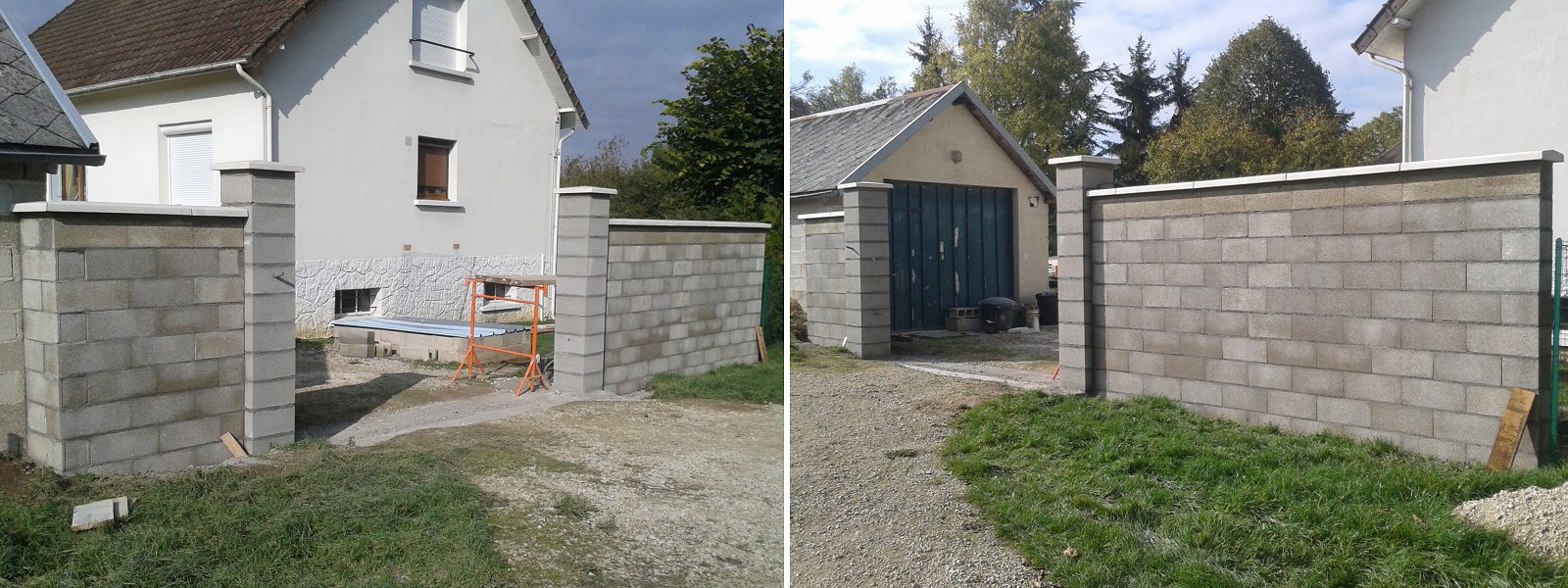

- Pose collée des couvertines et chapeaux de pilier avec colle à carrelage extérieur.
- Réalisation des joints (Chaux, ciment blanc, sable 0/2).
- Réalisation des joints (Chaux, ciment blanc, sable 0/2).
9/10

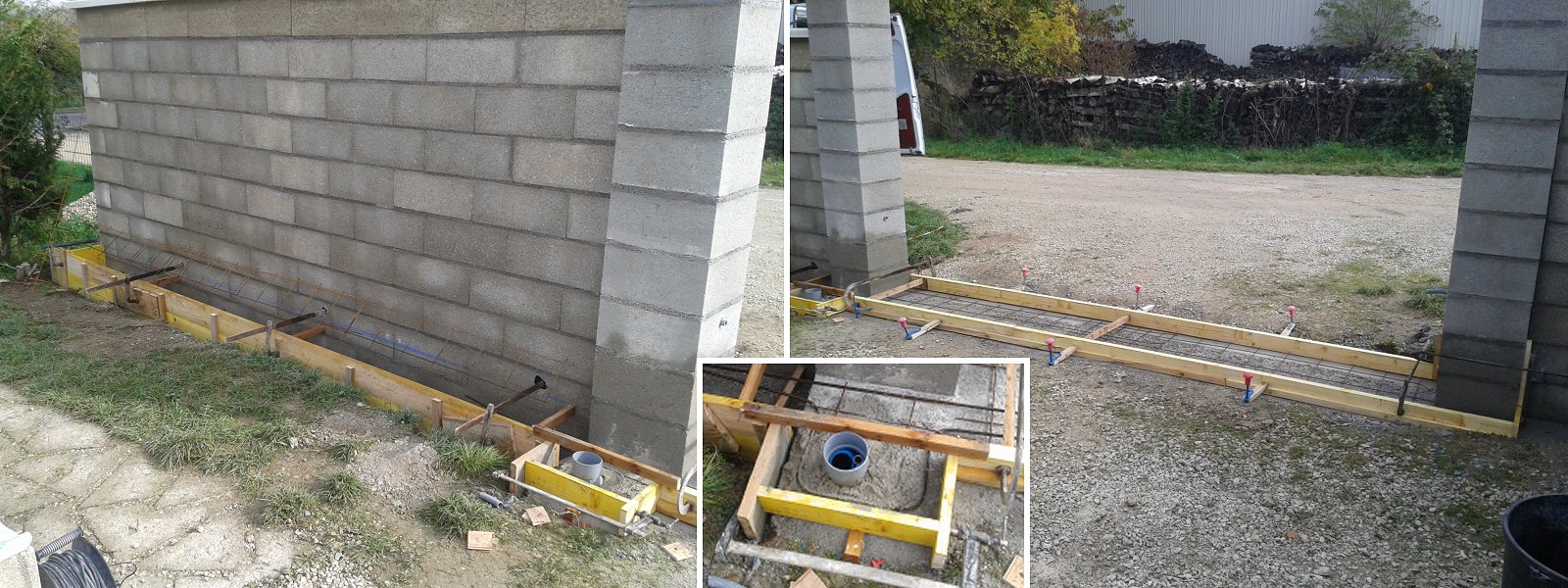

- Coffrage du seuil de portail:
* 0,60m x 4,90m entre les deux poteaux.
* 0,30m x 4,50m au pied du mur.
* 0,60m x 4,90m entre les deux poteaux.
* 0,30m x 4,50m au pied du mur.
10/10
- Coulage du seuil:
* forme en béton (350kg/m3)
* enveloppe de mortier (400kg/m3)
* arrondissage des arrêtes au fer à marches
* finition lissée (saupoudrage sable 0/1 + ciment)
* forme en béton (350kg/m3)
* enveloppe de mortier (400kg/m3)
* arrondissage des arrêtes au fer à marches
* finition lissée (saupoudrage sable 0/1 + ciment)
