Ouverture dans un mur porteur (1)
1/14
2/14

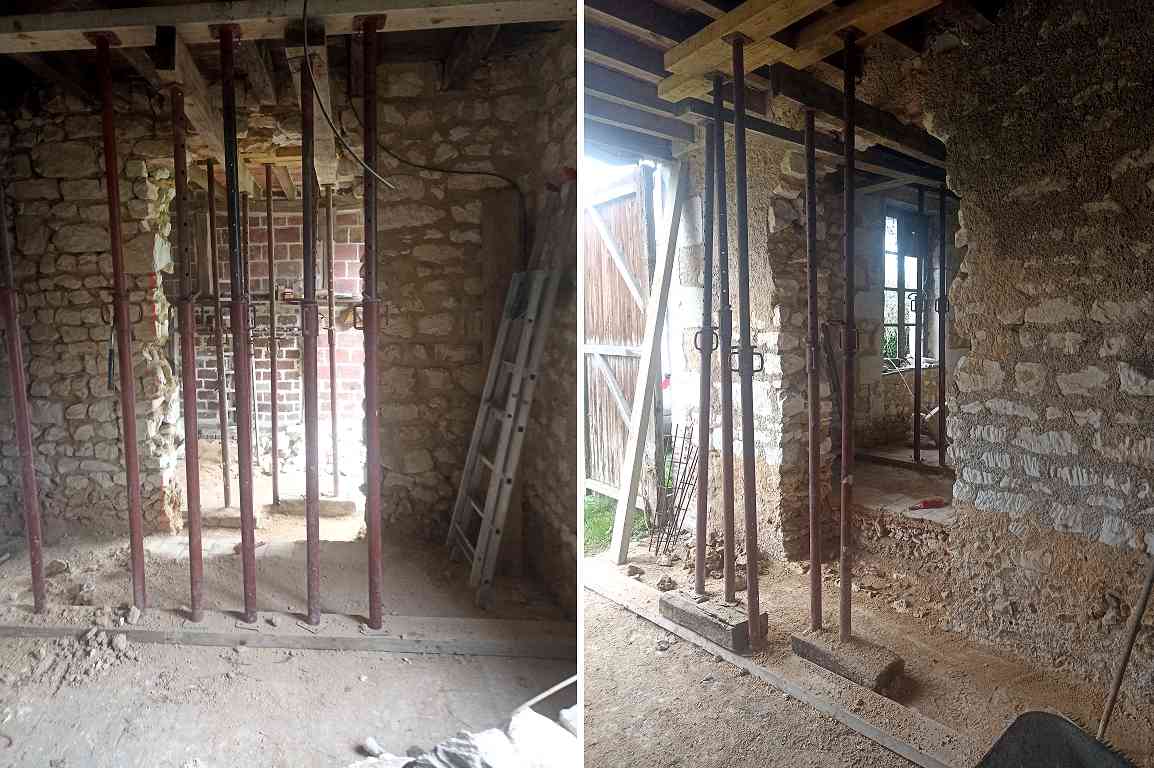

- Dépose délicate des moellons de craie hourdées à la terre argileuse.
- Dimensions brutes de l'ouverture: env. 136cm x 240cm.
- Epaisseur du mur de refend: 50cm.
- Dimensions brutes de l'ouverture: env. 136cm x 240cm.
- Epaisseur du mur de refend: 50cm.
3/14

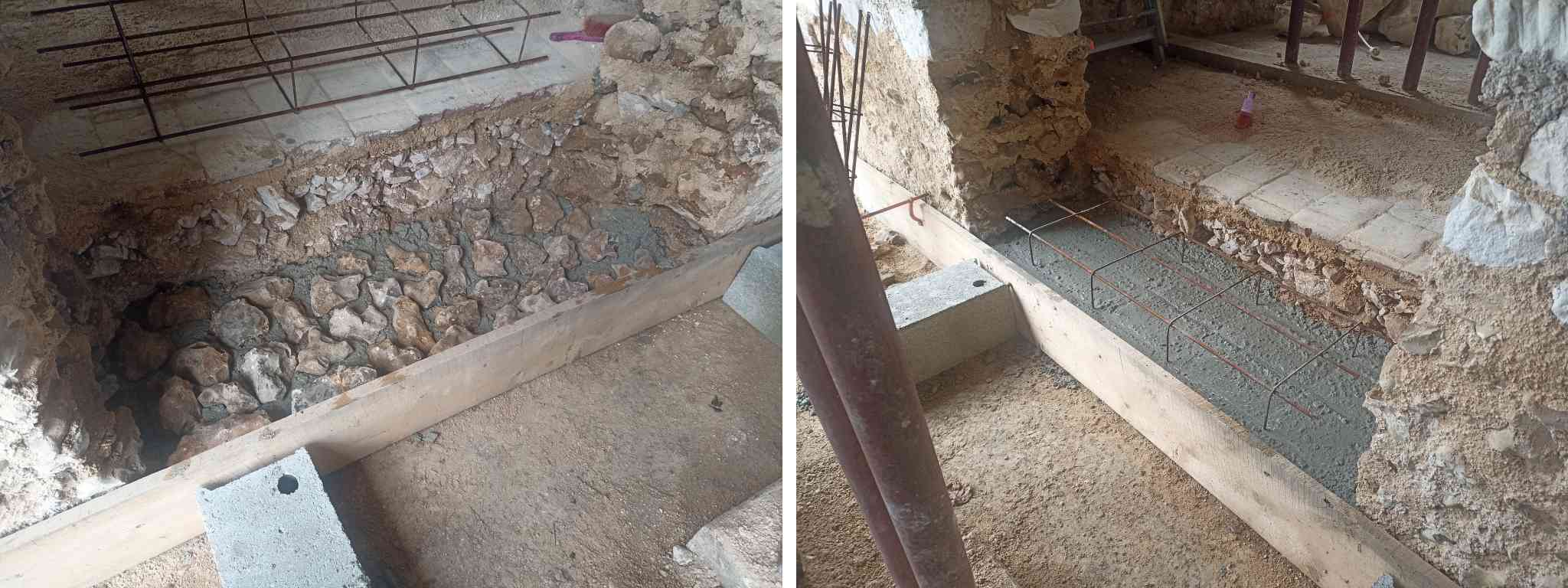

- Reconstruction d'une assise constituée d'un lit de silex noyé dans du béton.
- Un bout de longrine y est incorporé pour une meilleur reprise avec la semelle de fondation puis séchage jusqu'au lendemain.
- Un bout de longrine y est incorporé pour une meilleur reprise avec la semelle de fondation puis séchage jusqu'au lendemain.
4/14

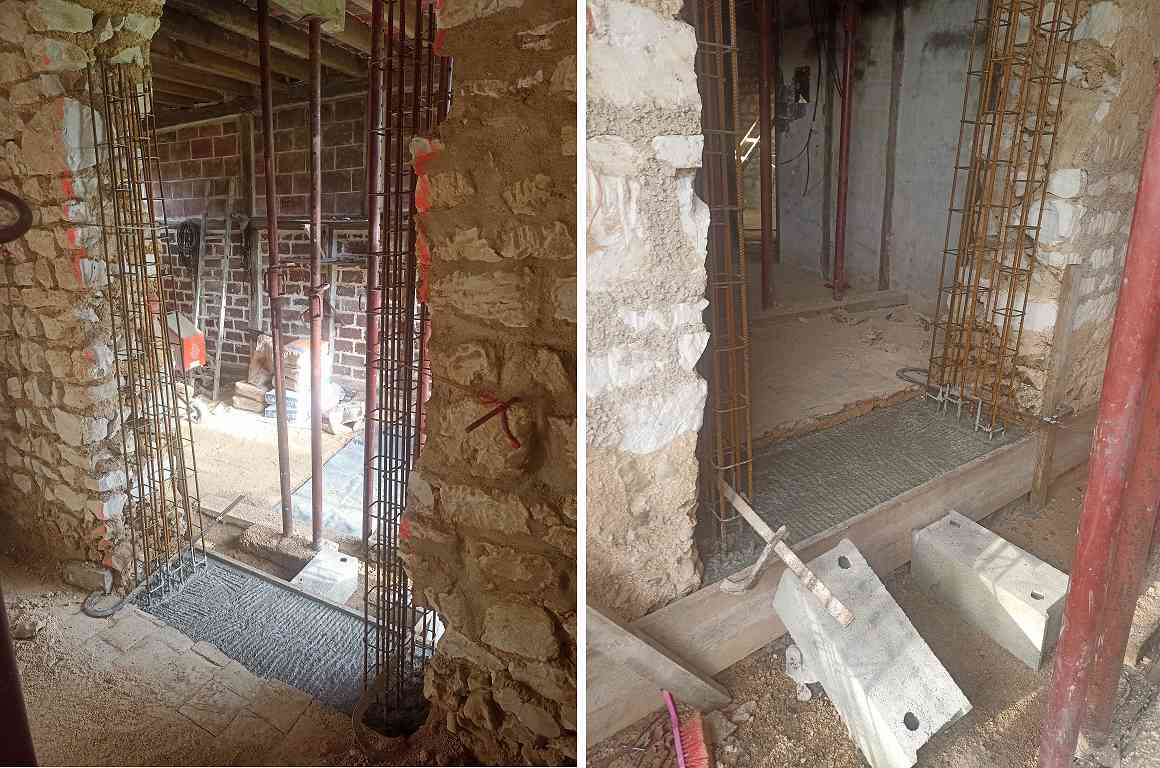

- L'armature de chaque jambage est constituée de 3 poteaux 10x10 en 4HA10, insérés et ligaturés à la longrine.
- Coulage des fondations en laissant une réservation de 5cm pour la chape de finition, puis séchage jusqu'au lendemain.
- Coulage des fondations en laissant une réservation de 5cm pour la chape de finition, puis séchage jusqu'au lendemain.
5/14

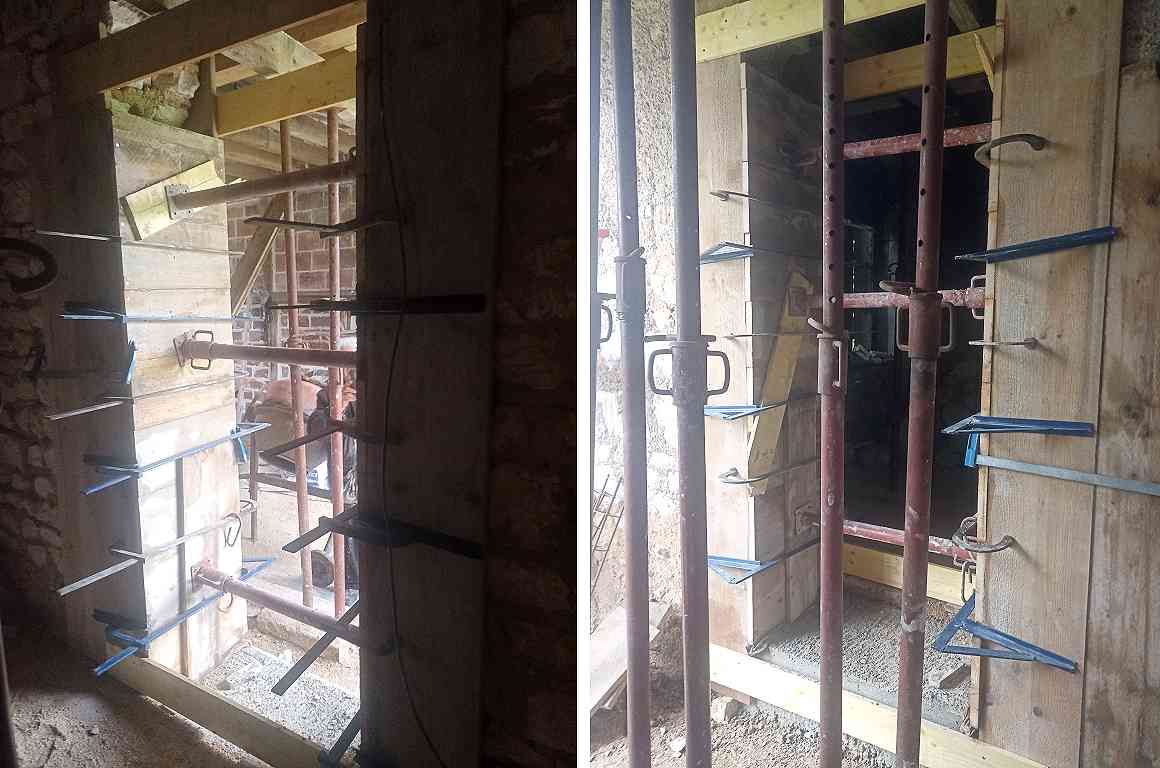

- Coffrage des jambages.
- La pose du bloc de porte se fera en "tunnel".
- Dimensions finies du bâti de porte: 95cm x 212cm.
- L'assemblage des planches est fait par vissage pour limiter les chocs et vibrations, les moellons se déchaussant très facilement.
- Pose délicate de serres-joints et étais pour lutter contre les poussées du béton.
- La pose du bloc de porte se fera en "tunnel".
- Dimensions finies du bâti de porte: 95cm x 212cm.
- L'assemblage des planches est fait par vissage pour limiter les chocs et vibrations, les moellons se déchaussant très facilement.
- Pose délicate de serres-joints et étais pour lutter contre les poussées du béton.
6/14

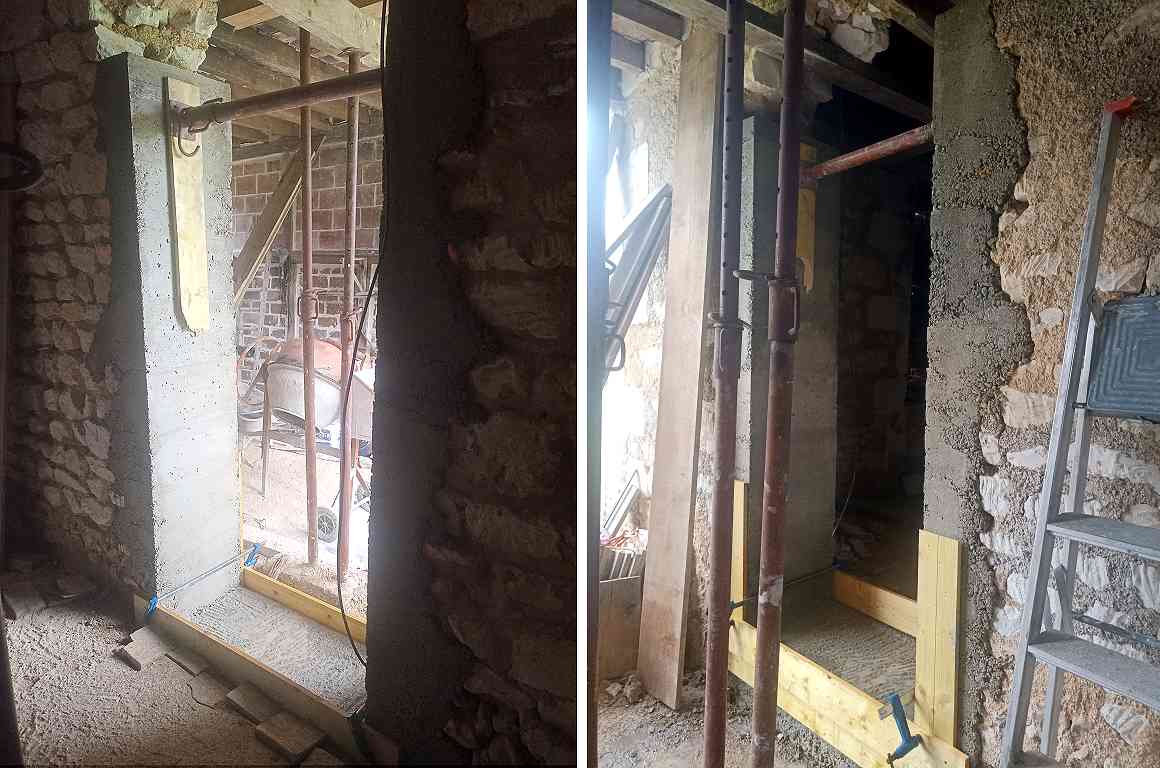

- Décoffrage des jambages après 48h de séchage.
- Un étais assure l'écartement jusqu'à la pose du linteau.
- Un étais assure l'écartement jusqu'à la pose du linteau.
7/14

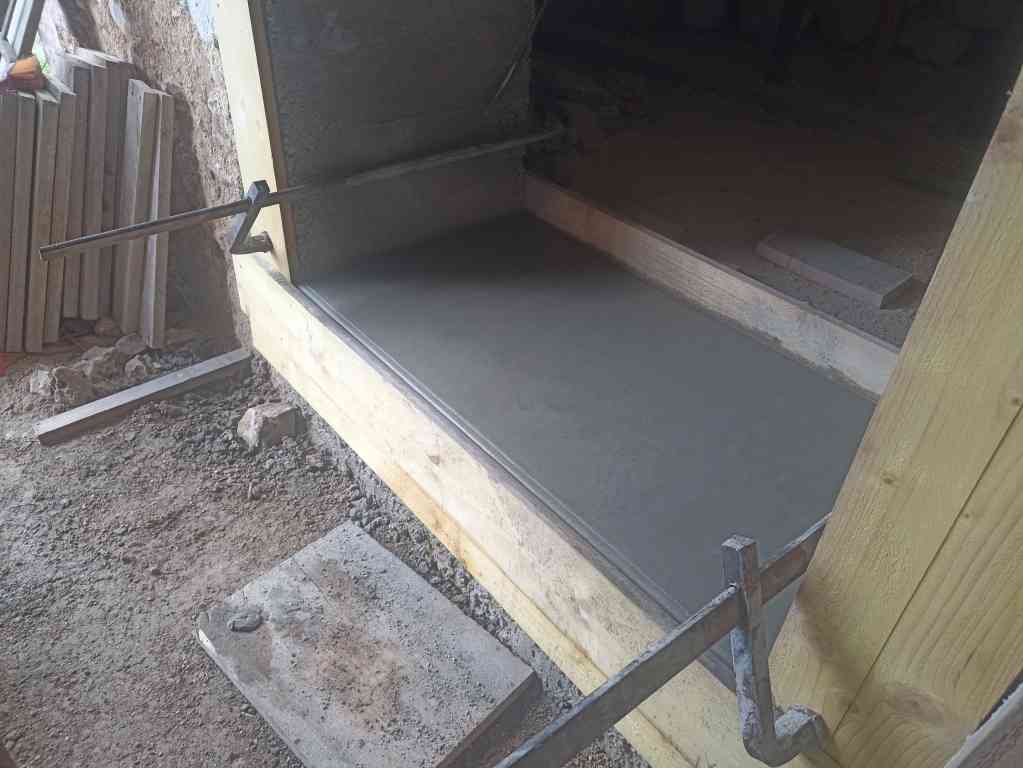

- Réalisation d'une chape de finition au mortier de ciment.
8/14
- Confection de deux linteaux avec des traverses de chemin de fer récupérées par les clients (env. 25cm x 15cm x 150cm).
- Elargissement de l'ouverture pour y introduire des jambages posés sur lit de mortier.
- Elargissement de l'ouverture pour y introduire des jambages posés sur lit de mortier.
9/14

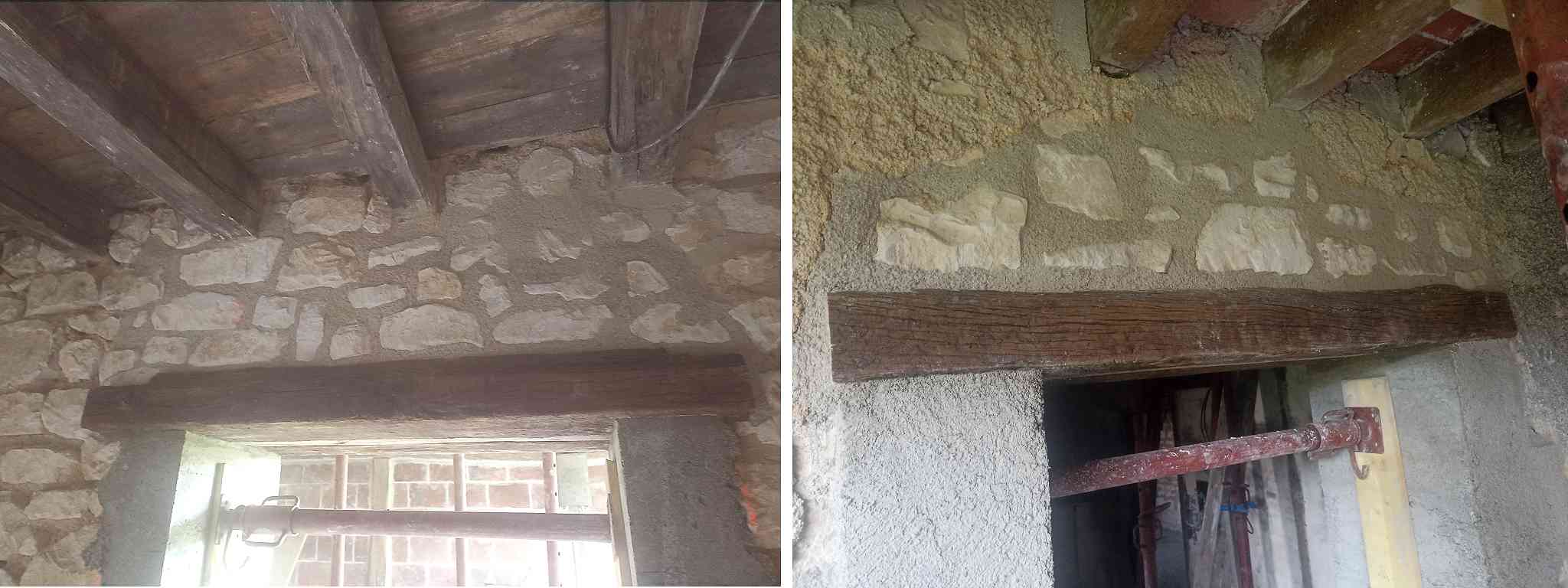

- Rebouchage progressif de l'ouverture restante au dessus des linteaux avec des moellons de craies hourdées au mortier de chaux NHL3.5.
- Le retrait des étais se fera au fur et à mesure de la consolidation du mur.
- Le retrait des étais se fera au fur et à mesure de la consolidation du mur.
10/14

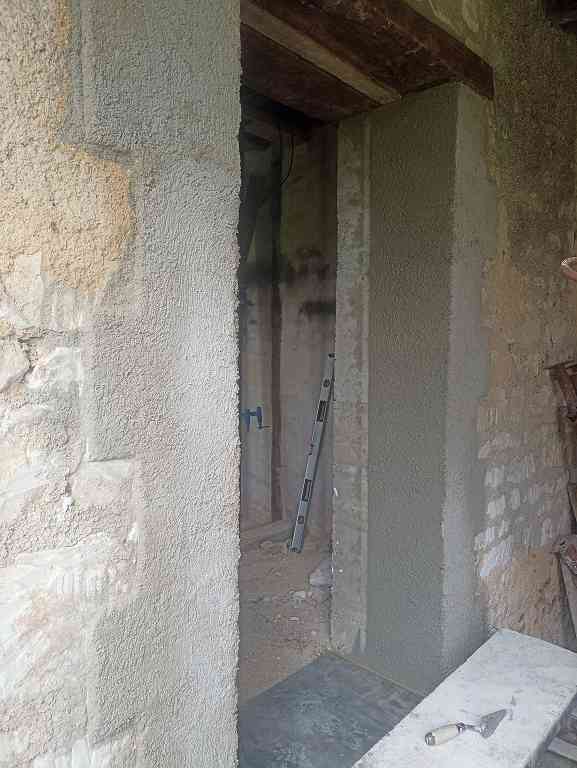

- Réalisation d'un gobetis pour favoriser l'accroche des enduits de finition sur les jambages.
- Une ébauche de modénature est faite en vue de la réalisation d'un parement d'ouverture en fausses pierres.
- Une ébauche de modénature est faite en vue de la réalisation d'un parement d'ouverture en fausses pierres.
11/14

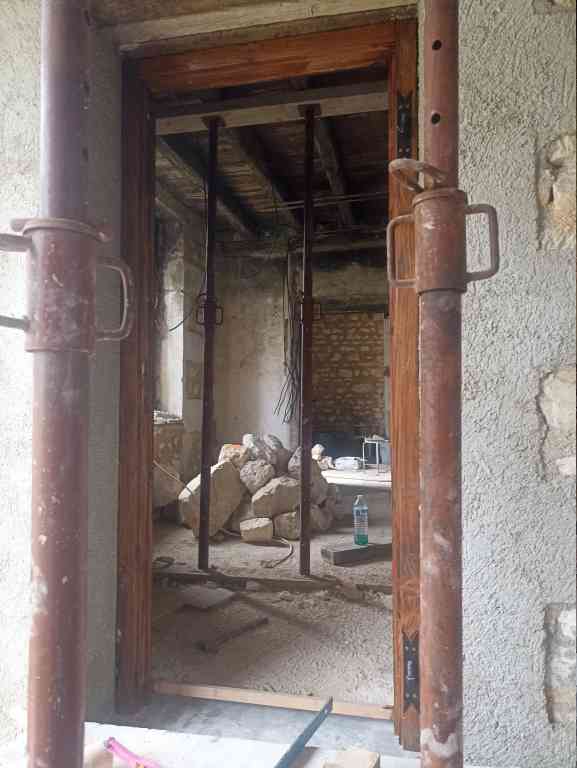

- Pose en "tunnel" du dormant de porte par vissage dans les jambages en béton.
12/14

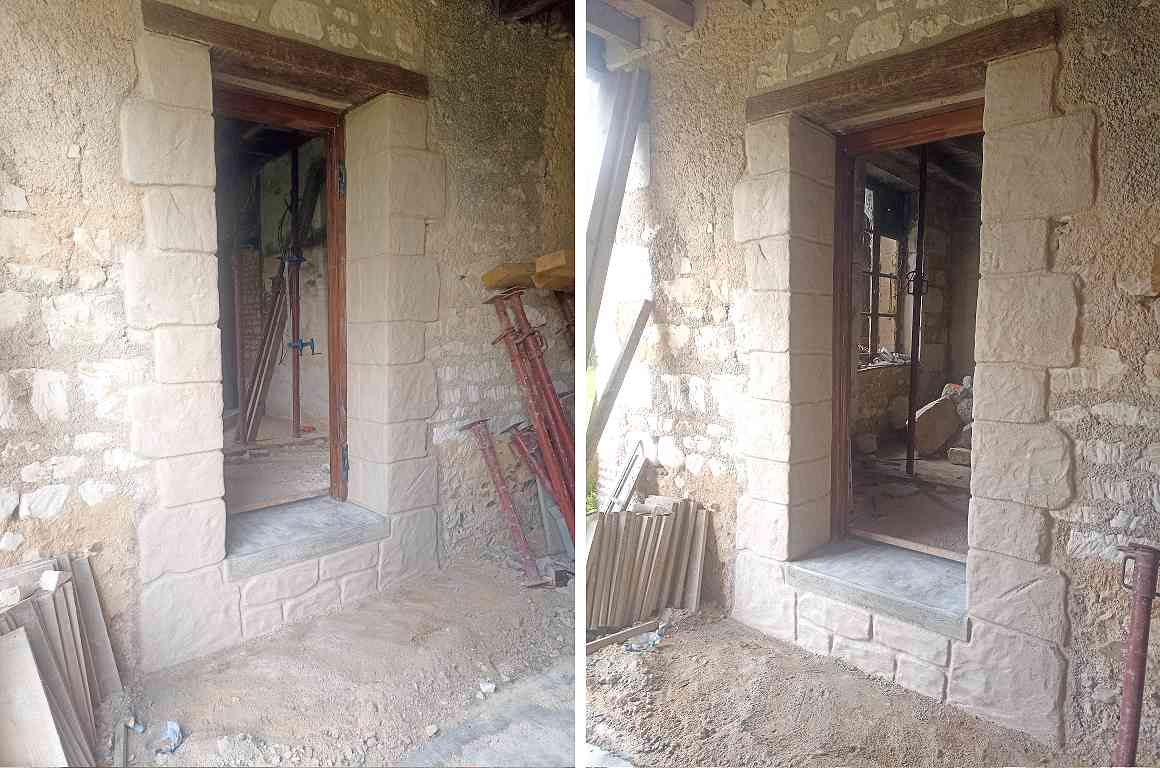

- Réalisation d'un enduit sculpté à la main pour donner l'apparence de blocs de pierre (mortier de chaux blanche et de sable fin).
13/14
- Une légère patine de pigment jaune est appliquée, en fond, pour rehausser le contraste entre les joints et les pierres.
- Une légère patine de pigment brun est appliquée, presqu'à sec, localement sur les pierres, pour créer des effets d'ombre ou de salissure et ainsi donner du relief.
- Une légère patine de pigment brun est appliquée, presqu'à sec, localement sur les pierres, pour créer des effets d'ombre ou de salissure et ainsi donner du relief.
14/14
- Résultat final après de montage de la porte.

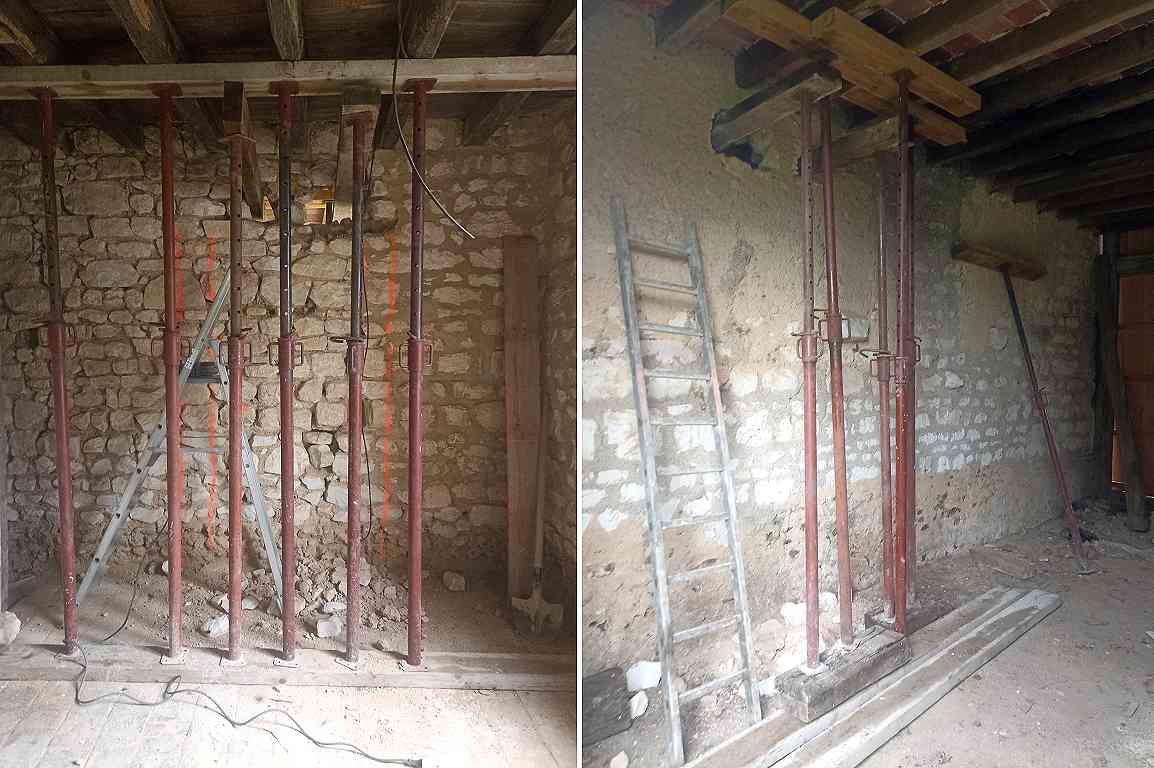

- Traçage au mur de la nouvelle ouverture en incluant l'épaisseur des jambages et du linteau.
- Perçage de deux trous au-dessus du linteau pour un étaiement par chevalement afin de soutenir le mur de refend au-dessus de l'ouverture.
